9. CLASIFICACIÓN: MECANISMOS DE TRANSFORMACIÓN DEL MOVIMIENTO

Los mecanismos de transformación del movimiento son aquellos que cambian (transforman) el tipo de movimiento:

• de lineal a circular (o a la inversa),
• de circular a lineal alternativo (o a la inversa).

• Movimiento LINEAL a CIRCULAR

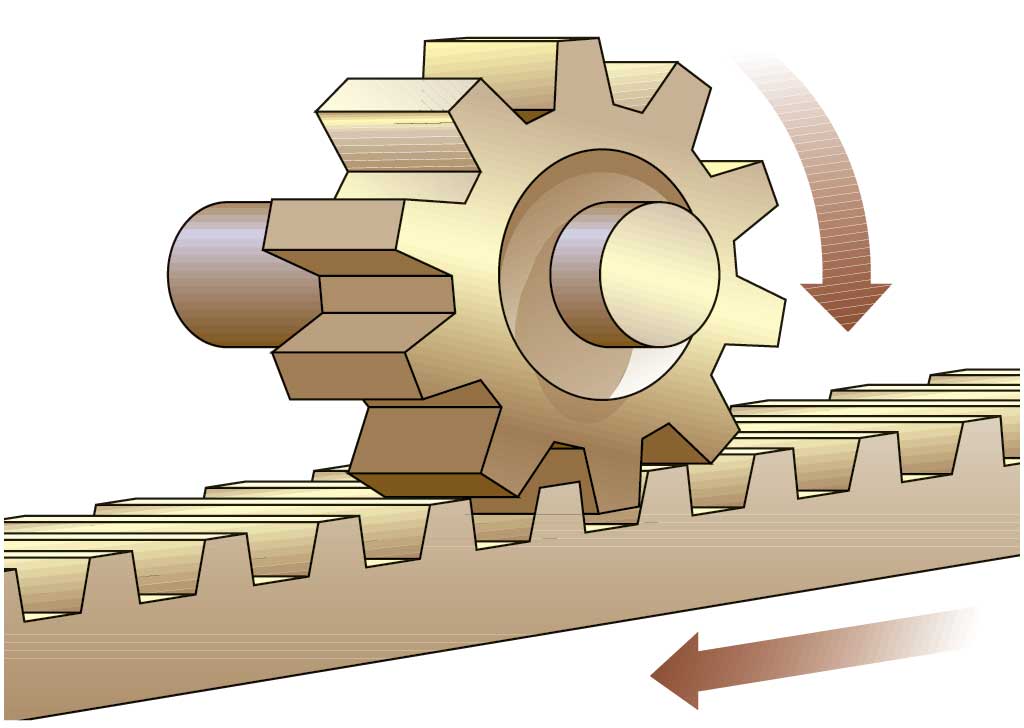

  Descripción: Un piñón (engranaje circular) engrana con una cremallera (barra dentada). Al girar el piñón, la cremallera se desplaza en línea recta (o viceversa).

  Aplicaciones:
  - Dirección asistida en automóviles.
  - Impresoras 3D (movimiento del cabezal).
  - Puertas automáticas y sistemas de posicionamiento CNC.

  Ventajas:
  - Alta precisión en el desplazamiento lineal.
  - Reversibilidad (puede convertir lineal a circular).

• Movimiento CIRCULAR a LINEAL ALTERNATIVO

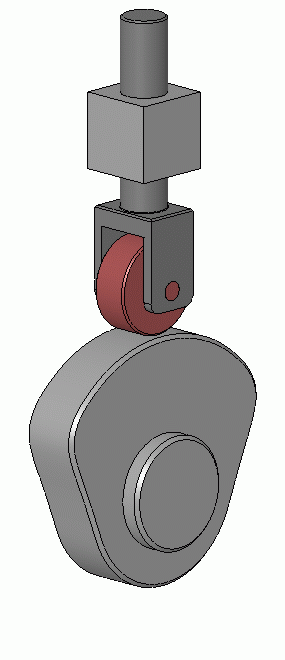

  Descripción: La leva (disco excéntrico) gira y su perfil empuja al seguidor, generando movimiento lineal intermitente.

  Aplicaciones: Válvulas en motores, máquinas de coser, sistemas de automatización.

• Movimiento CIRCULAR a LINEAL ALTERNATIVO



  Descripción: La manivela gira (movimiento circular) y la biela lo transforma en movimiento rectilíneo alternativo.

  Aplicaciones: Motores de combustión, bombas de agua, compresores.
