3. MÁQUINAS Y MECANISMOS

3.1. Máquinas

El ser humano a lo largo de la historia ha inventado una serie de dispositivos o artilugios llamados máquinas que le facilitan y, en muchos casos, posibilitan la realización de una tarea.

flowchart LR
    %% ENTRADA
    subgraph A [ENTRADA]
        A1["Energía de entrada<br>(eléctrica, térmica, mecánica...)"]
    end

    %% MÁQUINA
    subgraph B [MÁQUINA]
        B1[Elementos fijos]
        B2[Elementos móviles]
        B3[Transforman o transmiten<br>la energía]
    end

    %% SALIDA
    subgraph C [SALIDA]
        C1["Energía útil<br>(eléctrica, térmica, mecánica...)"]
        C2[Efectos]
        C3[Movimiento]
        C4[Calor]
        C5[Fuerza]
    end

    %% FLUJO PRINCIPAL
    A1 --> B3
    B3 --> C1

    %% RELACIONES INTERNAS
    B1 --> B3
    B2 --> B3

    %% RESULTADOS
    C1 --> C2
    C2 --> C3
    C2 --> C4
    C2 --> C5

    %% COLORES
    style A fill:#d4f8d4,stroke:#2e7d32,stroke-width:3px
    style B fill:#d4e4ff,stroke:#1e3a8a,stroke-width:6px
    style C fill:#ffe0b2,stroke:#e65100,stroke-width:3px

    style A1 fill:#e8fce8,stroke:#2e7d32,stroke-width:2px
    style B1 fill:#eaf1ff,stroke:#1e3a8a,stroke-width:2px
    style B2 fill:#eaf1ff,stroke:#1e3a8a,stroke-width:2px
    style B3 fill:#eaf1ff,stroke:#1e3a8a,stroke-width:2px
    style C1 fill:#fff3e0,stroke:#e65100,stroke-width:2px
    style C2 fill:#fff3e0,stroke:#e65100,stroke-width:2px
    style C3 fill:#fff3e0,stroke:#e65100,stroke-width:2px
    style C4 fill:#fff3e0,stroke:#e65100,stroke-width:2px
    style C5 fill:#fff3e0,stroke:#e65100,stroke-width:2px

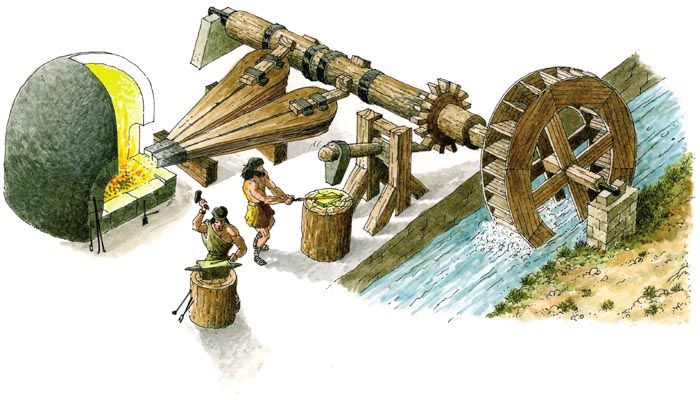

En la figura, se observa una antigua fragua hidráulica. La fuerza del agua movía el martillo, facilitando la labor para elaborar todo tipo de herramientas.

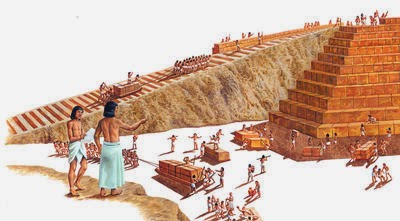

Prácticamente cualquier objeto puede llegar a convertirse en una máquina, sólo hay que darle la utilidad adecuada. Por ejemplo, una cuesta o plano inclinado no es, en principio, una máquina, pero se convierte en ella cuando el ser humano la usa para elevar objetos con un menor esfuerzo (es más fácil subir objetos por una cuesta que elevarlos a pulso). Lo mismo sucede con un simple palo que nos encontramos tirado en el suelo, si lo usamos para mover algún objeto a modo de palanca ya lo hemos convertido en una máquina

Las máquinas suelen clasificarse atendiendo a su complejidad en máquinas simples y máquinas compuestas:

• Máquinas simples: realizan su trabajo en un sólo paso o etapa. Por ejemplo, las tijeras donde sólo debemos juntar nuestros dedos. Básicamente son tres: la palanca, la rueda y el plano inclinado. Muchas de estas máquinas son conocidas desde la antigüedad y han ido evolucionando hasta nuestros días.

  • En el plano inclinado de la figura, el esfuerzo será tanto menor cuanta más larga sea la rampa. Del plano inclinado se derivan muchas otras máquinas como el hacha, los tornillos, la cuña…).

• Máquinas complejas: realizan el trabajo encadenando distintos pasos o etapas. Por ejemplo, un cortauñas realiza su trabajo en dos pasos: una palanca le transmite la fuerza a otra, la cual se encarga de apretar los extremos en forma de cuña.

3.2. Mecanismos

Mientras que las estructuras (partes fijas) de las máquinas soportan fuerzas de un modo estático (es decir, sin moverse), los mecanismos (partes móviles) permiten el movimiento de los objetos.

flowchart LR
    %% ENTRADA
    subgraph A [ENTRADA]
        A1[Elemento motriz / Motor]
    end

    %% MECANISMOS
    subgraph B [MECANISMOS]
        B1[MECANISMOS]
    end

    %% ACCIONES
    subgraph C [ACCIONES]
        C1[Transmiten fuerzas]
        C2[Transmiten/Transforman movimientos]
    end

    %% SALIDA
    subgraph D [SALIDA]
        D1[Elemento receptor]
        D2[Trabajo con mayor comodidad]
        D3[Trabajo con menor esfuerzo]
        D4[Trabajo en menos tiempo]
    end

    %% FLUJO PRINCIPAL
    A1 --> B1
    B1 --> C1
    B1 --> C2
    B1 --> D1
    D1 --> D2
    D1 --> D3
    D1 --> D4

    %% COLORES
    style A fill:#d4f8d4,stroke:#2e7d32,stroke-width:3px
    style B fill:#d4e4ff,stroke:#1e3a8a,stroke-width:6px
    style C fill:#e0f0ff,stroke:#1e3a8a,stroke-width:3px
    style D fill:#ffe0b2,stroke:#e65100,stroke-width:3px

    style A1 fill:#e8fce8,stroke:#2e7d32,stroke-width:2px
    style B1 fill:#eaf1ff,stroke:#1e3a8a,stroke-width:2px
    style C1 fill:#e0f7ff,stroke:#1e3a8a,stroke-width:2px
    style C2 fill:#e0f7ff,stroke:#1e3a8a,stroke-width:2px
    style D1 fill:#fff3e0,stroke:#e65100,stroke-width:2px
    style D2 fill:#fff3e0,stroke:#e65100,stroke-width:2px
    style D3 fill:#fff3e0,stroke:#e65100,stroke-width:2px
    style D4 fill:#fff3e0,stroke:#e65100,stroke-width:2px

En todo mecanismo resulta indispensable un elemento motriz que origine el movimiento (que puede ser un muelle, una corriente de agua, nuestros músculos, un motor eléctrico…).

El movimiento originado por el motor se transforma y/o transmite a través de los mecanismos a los elementos receptores (ruedas, brazos mecánicos...) realizando el trabajo para el que fueron construidos.
