7. Símbolos y esquemas eléctricos¶
Símbolos eléctricos¶
Cuando queremos representar un circuito eléctrico en papel nos resultaría muy complicado dibujar cada componente eléctrico con su forma real. Para solucionar este problema y representar el circuito más rápida y fácilmente, cada componente eléctrico se representa por su símbolo eléctrico correspondiente.
Hay un símbolo por cada componente eléctrico correspondiente. Estos son los más importantes:
Esquemas eléctricos¶
Una vez conocidos los símbolos eléctricos por separado podremos representar un circuito eléctrico con ellos. Esta representación sencilla del circuito se denomina esquema eléctrico
Ejemplo: Circuito formado por una pila, una bombilla y un interruptor.

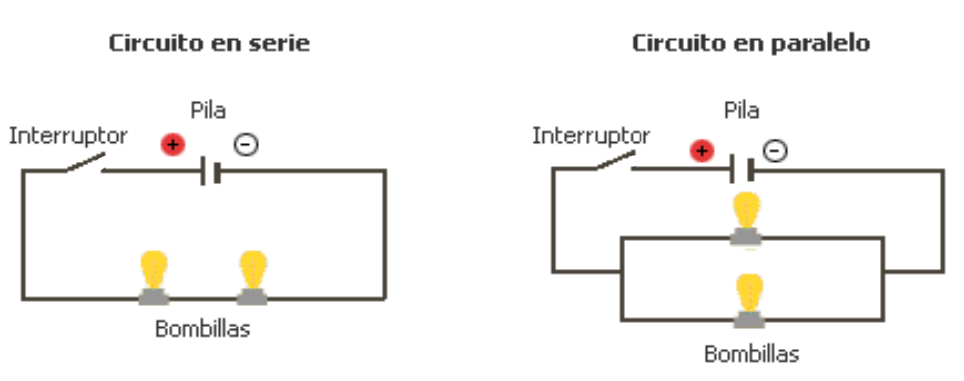

Circuitos en serie y en paralelo¶
Los circuitos eléctricos pueden estar formados por varios componentes eléctricos. Según cómo estén conectados estos componentes, los circuitos pueden ser de dos tipos:
-
Circuitos en serie: Los componentes están conectados uno tras otro, formando una única trayectoria para la corriente eléctrica. Si se abre un interruptor o se funde una bombilla, todo el circuito se interrumpe y deja de funcionar.
-
Circuitos en paralelo: Los componentes están conectados en varias ramas o caminos. Si se abre un interruptor o se funde una bombilla en una rama, las demás ramas siguen funcionando normalmente. º
- Circuitos mixtos: Combinan elementos de circuitos en serie y en paralelo. Algunas partes del circuito están conectadas en serie, mientras que otras están conectadas en paralelo.
